凸轮分割器的凸轮轮廓形状有哪些类型？

凸轮分割器的凸轮轮廓是影响其运动轨迹与分度精度的核心因素之一，不同的轮廓类型对应着不同的分割需求和传动特性。常见的凸轮轮廓主要有几种：等速度型、加减速型、正弦型、摆线型和自定义复合曲线型。

等速度型凸轮轮廓的特点是输入轴匀速旋转时，输出轴在工作段也保持等速分度，适用于对动作节拍要求不高、负载变化小的简单传动场景。这种轮廓曲线计算相对简单，结构设计稳定，但在高速或高惯量工况下，运动冲击较大，可能导致停稳不够平稳。

加减速型凸轮轮廓通过控制输出轴在启动与停稳阶段的加速度变化，实现运动过程的缓起缓停。这种类型在包装、装配等对设备运行平稳性要求较高的场景中较为常见。其特点是可以有效减小分度过程中的机械冲击，延长设备零件寿命，并提升整体的运行稳定性。

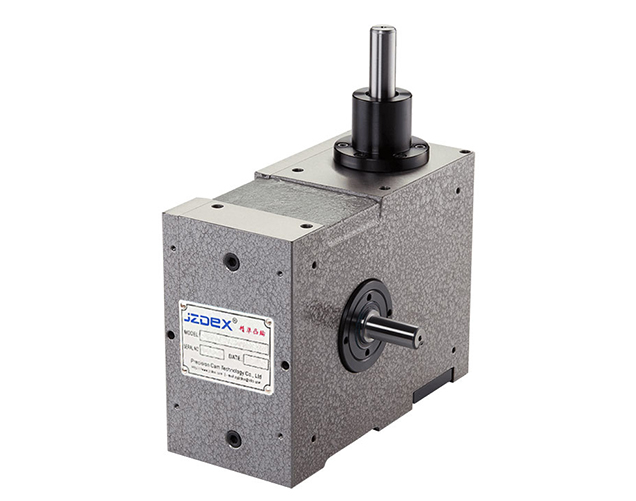

凸轮分割器

正弦型轮廓曲线是一种应用广泛的变速运动形式，其速度变化呈现正弦函数规律。分割过程中速度变化平滑，惯性波动小。此类轮廓适合用于对振动和噪声有控制需求的工作环境。由于其加速度连续变化，能较好地适应中等负载的自动化节拍控制系统。

摆线型曲线轮廓主要用于需要柔和分度的高频率传动系统。摆线曲线的非线性特征使其输出运动更加自然、过渡柔顺，能减缓滚子与凸轮之间的接触应力。尤其在连续工作条件下，有助于降低磨损，提高结构长期稳定运行能力。

自定义复合曲线类型通常用于非标设备中，按具体工艺需求进行定制设计。这类曲线将多种曲线特征结合在一起，可能包括不同段落的加减速特性、保留段控制等，能够适配复杂的输出动作和特殊的节拍结构，但对设计精度与制造工艺要求较高。

在选择凸轮轮廓类型时，需要综合考虑负载性质、运行速度、设备节拍、运动平稳性以及系统的同步要求。不同轮廓所产生的运动曲线形态各异，直接影响到分度机构的效率和精度表现。因此，在设计前期应明确工况需求，通过运动分析和仿真计算选出合适的轮廓形式，从而实现既符合机械结构又满足自动化性能的凸轮分割应用方案。
